Câmara de ensaio composta de temperatura, umidade e vibração feita sob encomenda

Câmara de ensaio composta de temperatura, umidade e vibração

Descrição da norma:

Os indicadores de desempenho cumprem os requisitos da norma GB5170, 2, 3, 5, 6-95 "Métodos de ensaio dos parâmetros básicos dos equipamentos de ensaio ambiental para produtos eléctricos e electrónicos: Baixa temperatura,temperatura elevada"Equipamento de ensaio de calor úmido constante e de calor úmido alternado".Procedimentos de ensaio ambientais básicos para produtos eléctricos e electrónicos Teste A: Método de ensaio a baixa temperatura GB 2423.1-89 (IEC68-2-1) Procedimentos básicos de ensaio ambiental para produtos eléctricos e electrónicos Teste B: Método de ensaio a altas temperaturas GB 2423.2-89 (IEC68-2-2) Produtos eléctricos e electrónicos Teste do procedimento de ensaio ambiental básico do produto Ca: método de ensaio de umidade constante GB/T 2423.3-93 (IEC68-2-3) Procedimentos de ensaio ambiental básicos para produtos eléctricos e electrónicos: Método de ensaio por calor úmido alternado GB/T423.4-93 (IEC68-2-30).

Desempenho detalhado dos parâmetros:

1.1 Modelo: BT-50ZA

1.2: Tamanho da caixa interna: W350*H400*D300mm

Tamanho da embalagem: W580*H1350*D870mm

1.3 Intervalo de temperatura: -20°C ~ 150°C

1.4 Flutuação de temperatura: ± 0,5°C

1.5 Desvio de temperatura: ≤ ± 2°C

1.6 Tempo de aquecimento: cerca de 40 minutos a partir da temperatura ambiente até 150°C (não linearidade sem carga)

1.7 Tempo de arrefecimento: cerca de 60 minutos a partir da temperatura ambiente até -20°C (não linearidade sem carga)

1.8 Intervalo de humidade: 20% a 98% R.H.

1.9 Fluctuação da humidade: ± 3% R.H.

1.10 Desvio da humidade: ≤ 3%

Estrutura e material:

A. Material da caixa interna: chapa de aço inoxidável (SUS 304)

B. Materiais da caixa exterior: chapa de aço inoxidável mediante tratamento de atomização (SUS # 304) ou pintura de chapa fria (opcional)

C. Material isolante: espuma rígida de poliuretano e lã de vidro

D. Sistema de circulação de ar:

(1) Motor de 1 90 W

(2) eixo estendido de aço inoxidável

(3) Ventilador multialado (Ventilador SIRCCO)

E. Portão de caixa: porta de uma peça, janela única, abertura à esquerda, alça do lado direito

(1) Janela 260*340*40mm 3 camadas de camada de vácuo

(2) Manobras de fixação plana

(3) Botão de volta: SUS #304

Sistema de congelação:

A. Compressor: Compressor totalmente fechado importado da França

B. Agente refrigerante: Agente refrigerante respeitador do ambiente R404A

C. Condensador: motor com pênis com arrefecimento

D. Evaporador: regulação automática de capacidade de carga em vários estágios do tipo de barbatana

E. Outros acessórios: dessecante, janela de fluxo do refrigerante, válvula de expansão

F. Sistema de expansão: sistema de refrigeração de controlo da capacidade

Sistema de controlo:

Original importado da Coreia do Sul, LCD chinês completo de 7 polegadas, painel de toque LCD coreano de 880 polegadas, entrada de dados de diálogo na tela,

Esquema técnico do equipamento de ensaio de instrumentos de precisão

Temperatura e umidade podem ser programadas ao mesmo tempo, exibição de curva, curva de valor definido / exibição de valor.

Quando a falha é exibida no ecrã, a falha pode ser eliminada e o mau funcionamento pode ser eliminado.e exibidos na tela sob a forma de dados.

1Especificações do controlador:

a. Precisão: temperatura ± 0,1°C, umidade ± 1%RH

b. Resolução: temperatura ± 0.1, humidade 1% R.H.

c. inclinação de temperatura: 0,1 a 9,9 pode ser definida

d. Com limite superior e inferior de espera e função de alarme

e. Seleção do sinal de entrada de temperatura e umidade PT 100Ω×2 (lâmpada seca e lâmpada molhada)

f. Saída de conversão de temperatura e umidade: 4 ~ 20 MA

g. 6 grupos de definições dos parâmetros de controlo P.I.D., cálculo automático do P.I.D., correcção automática da lâmpada seca e molhada

2Função de exibição do ecrã:

a. Entrada táctil, opções de exibição diretamente no ecrã

b. Visualização directa dos valores de temperatura e umidade (SV) e reais (PV) (em inglês)

c. Pode exibir o número de programa atual, número de segmento, tempo remanescente e tempos de ciclo

d. Função de tempo acumulado em execução

e. O valor de configuração do programa de temperatura e umidade é exibido numa curva gráfica, com função de execução da curva do programa de exibição em tempo real

f. Com um ecrã de edição de programas separado, entrada directa de temperatura, umidade e tempo

Especificações:

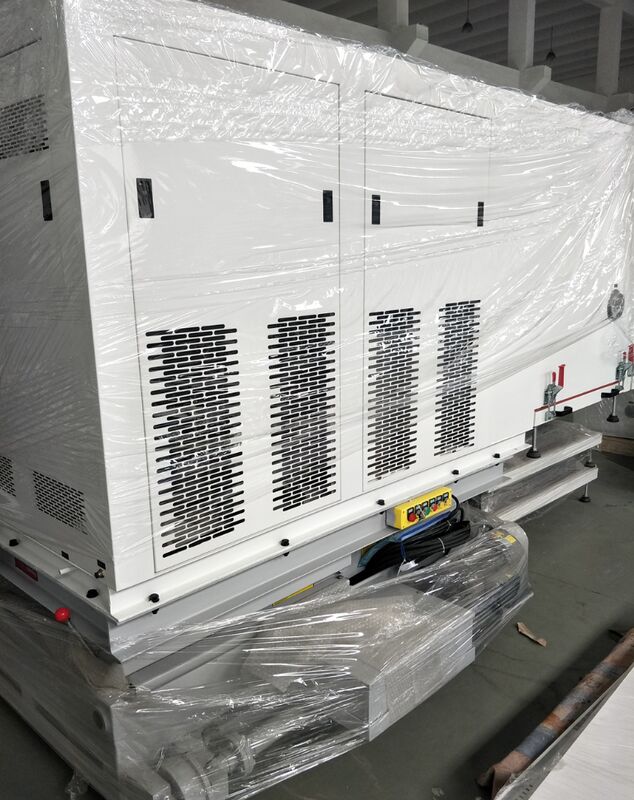

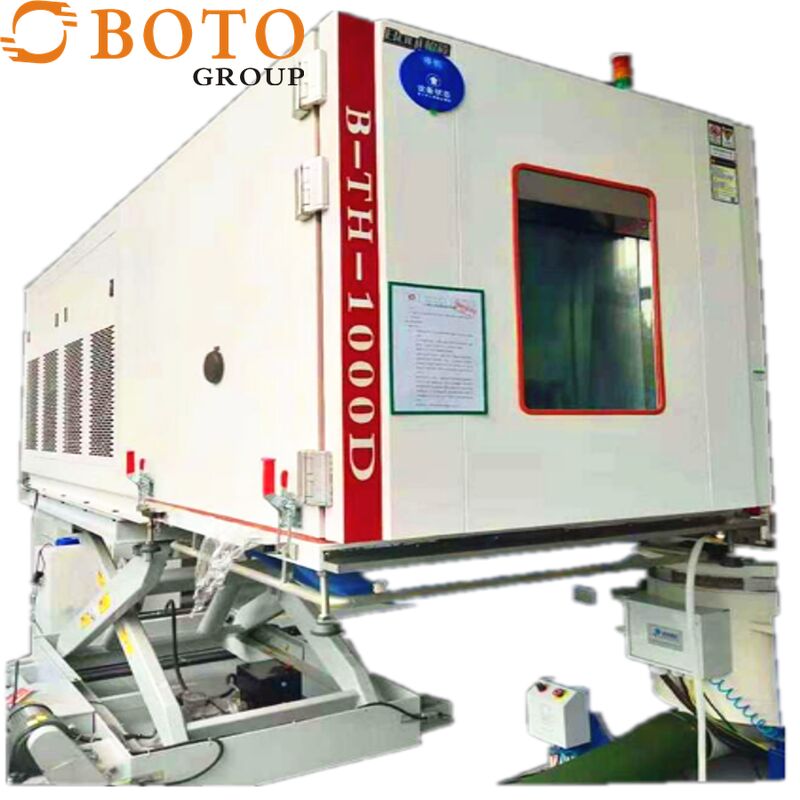

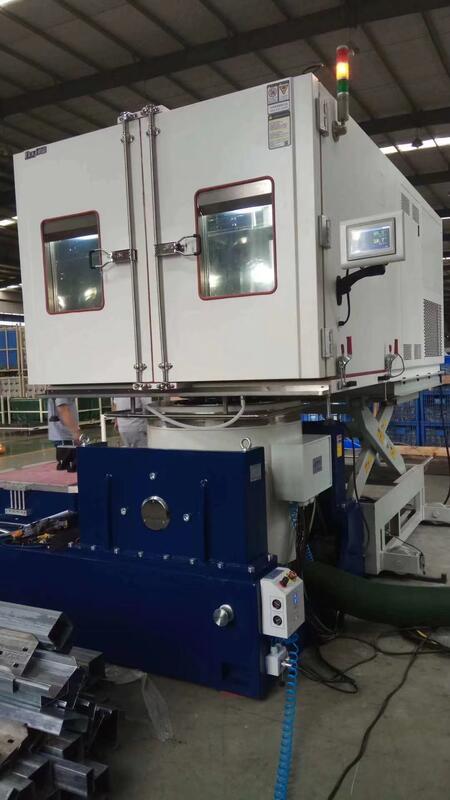

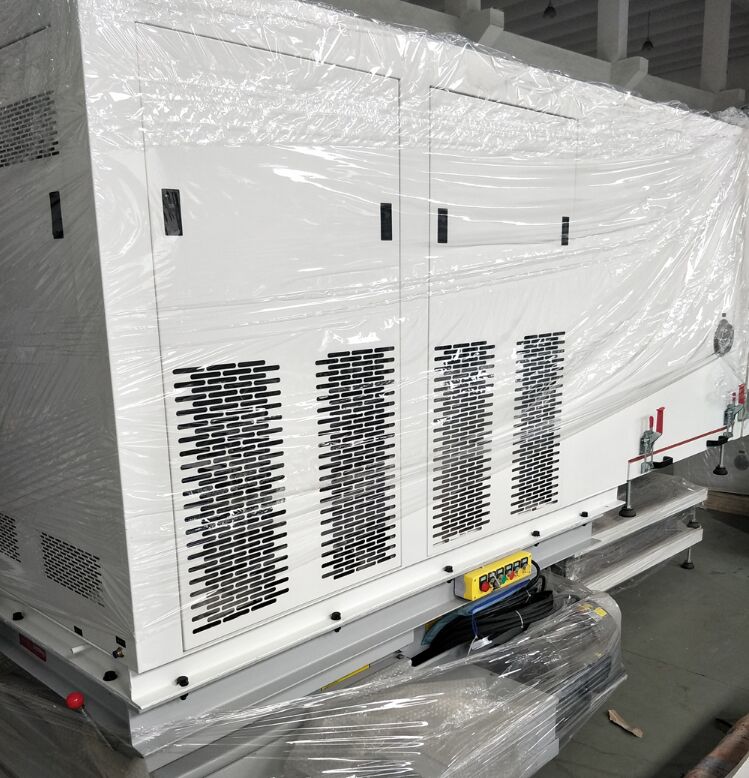

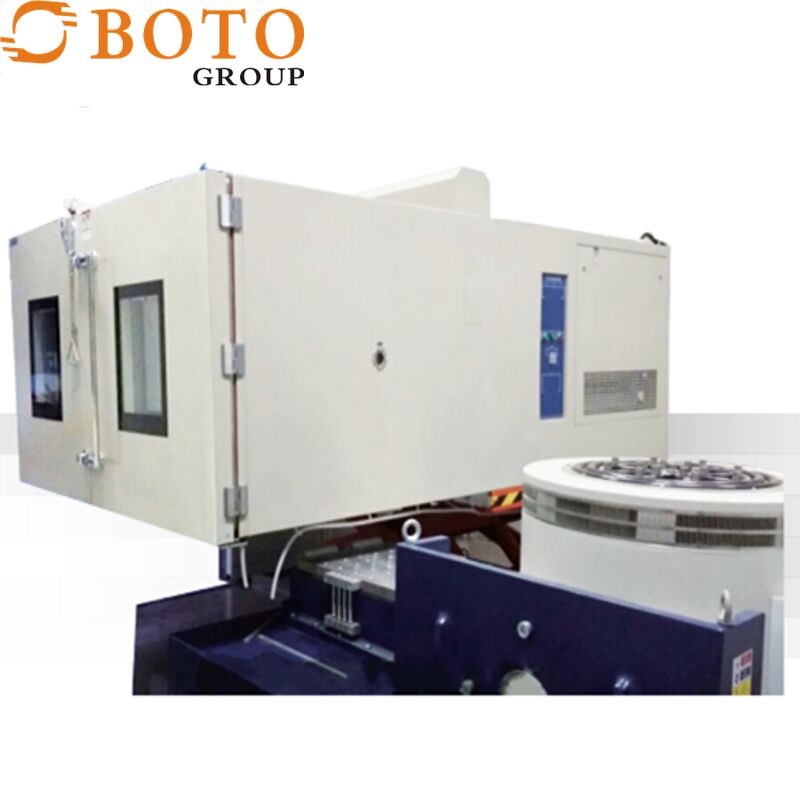

Detalhes do produto:
