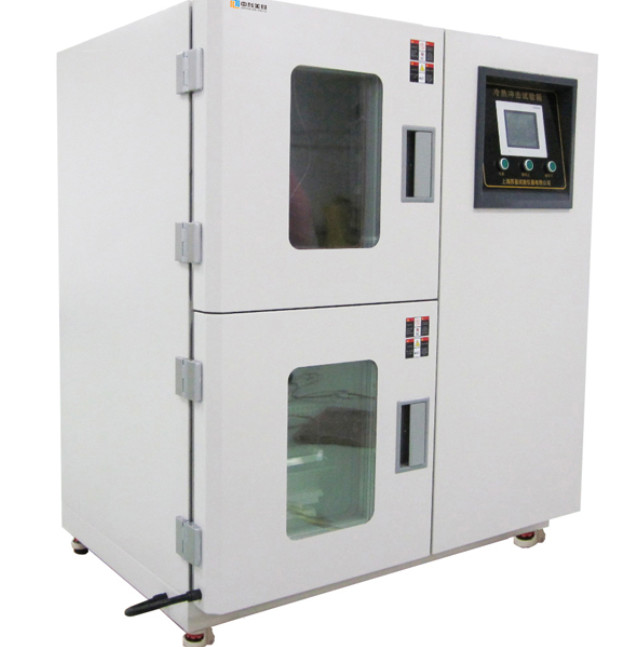

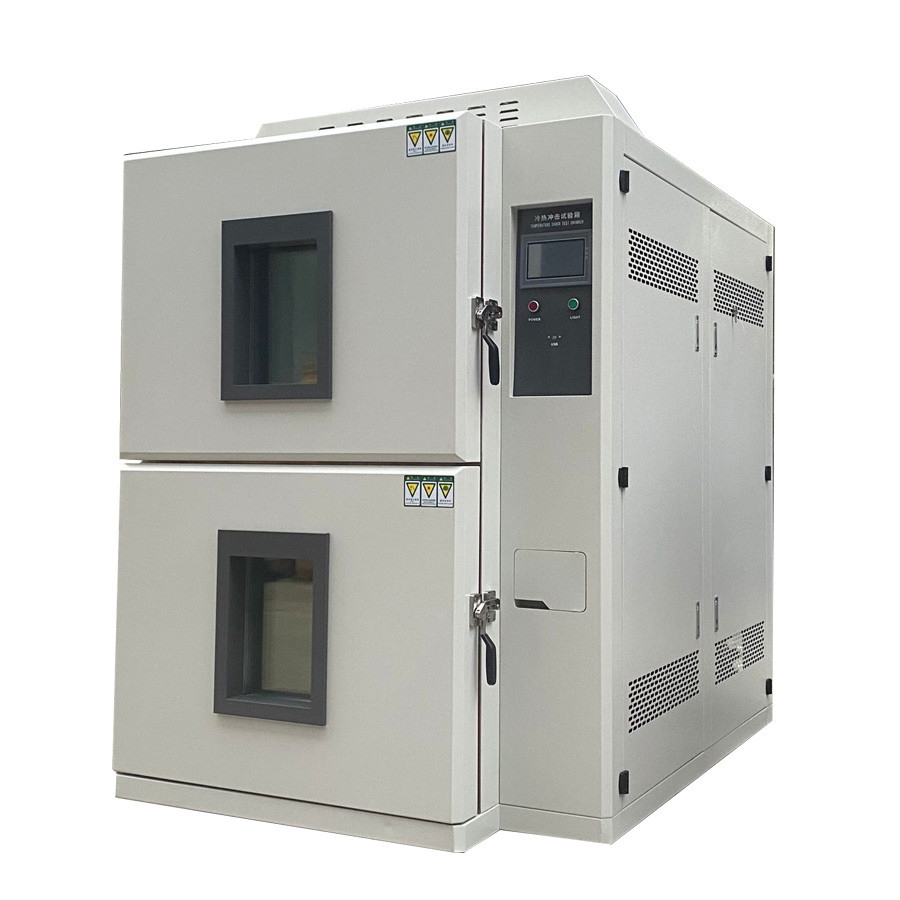

Controle de temperatura avançado para ensaios precisos em câmaras de ensaio ambientais

Visão geral:

A caixa de ensaio deve fornecer um ambiente de ensaio de alta e baixa temperatura constante, de alta e baixa temperatura; incluindo sistema de refrigeração, sistema de aquecimento, sistema de conduta de ar, sistema de controlo,Dispositivo de protecção da segurança do sistema, etc.

TParâmetro ecnético:

STandard:

GJB1032-90 MIL-STD-2164 / (E / C)

GB / T2423.4-93

Estrutura da caixa de ensaio:

Estrutura integral, isto é, caixa de ensaio, sistema de refrigeração, sistema de aquecimento, sistema de ar condicionado, gabinete de controle elétrico e unidade de refrigeração estão integrados.A unidade de refrigeração está localizada na parte inferior do gabinete, e a parte de comando elétrico é colocada na lateral da caixa de ensaio para facilitar o funcionamento.

1Gabinete:

a) No interior dos ductos de ar em uma extremidade da sala de trabalho, há aquecimento / umidificador, evaporador de refrigeração, motor de sopro, lâmina de ventilador e outros dispositivos;

b) Há um buraco de rosca de cabo no lado da caixa de ensaio, de dimensão Φ50 mm;

c) O estúdio de câmara de ensaio é feito de 1 mm de espessura SUS304 chapa de aço inoxidável, e a carcaça do gabinete é feita de 1 mm de espessura de aço inoxidável de alta qualidade

d) O material de isolamento é feito de espuma de poliuretano, com uma espessura de 100 mm, bom efeito de isolamento e sem geada ou condensação na superfície exterior da câmara de ensaio.

e) O estúdio está equipado com duas camadas de prateleiras de linhas de aço inoxidável ajustáveis;

f) O corpo da caixa está equipado com um escoamento de condensado.

2. GabinetePortão:

Para as portas de abertura única, são utilizadas tiras de vedação de borracha de silicone de dupla linha para a vedação das portas;

3Dispositivo de observação e iluminação:

Uma janela de observação de vidro oco de várias camadas é instalada noporta, o tamanho é de cerca de 300 × 275 mm, e um dispositivo anticongelante de aquecimento é fornecido. Uma lâmpada halógena de 20 W (AC12V) é instalada na porta da câmara de ensaio.
